Internet… for hele landsbyen

Trådløst internet i hjemmet er en fristende idé for mange familier i landdistrikterne. Den udbredte brug af trådløs teknologi betyder, at der ikke er behov for kabler i et enkelt landsbyhus. En af de anvendelser af trådløse netværk, som jeg med succes har implementeret på “min” gård i Vologda-regionen, er at skabe nem adgang til internettet for alle computerenheder ved hjælp af trådløs forbindelse og opretholdelse af forbindelsens sikkerhed .

Computere og perifere enheder

Hvad det betyder? Det betyder, at næsten alle ved hjælp af enkle anbefalinger kan tilslutte en trådløs router i deres hus i landsbyen og arbejde på computeren, herunder den bærbare computer, uden at tilslutte den til ledningerne, og endda uden for huset i en afstand på op til 1 km afhængigt af typen af router og fjernantenne .

Forbindelser uden for landsbyens hjem åbner hidtil usete muligheder for landsbyboerne. Så ved at tilslutte en router i et hus udvides signaldækningen til hele landsbyen. Jeg har anvendt det i praksis på min gård, og jeg vil fortælle dig om det nedenfor.

Ordet router har været kendt siden oldtiden; det har betydningen af en forlængerledning inden for telefonteknologi og radiokommunikation generelt . Desuden bruger vi det på grundlag af to input: tysk “route” – router og engelsk “router” som har næsten samme betydning og mening .

Så jeg købte TP-Link TL-WR941ND-routeren en multifunktionel trådløs N-routermodel , der er designet til et begrænset område – hjemme eller på et lille kontor; den giver datatransmission ved en konstant høj hastighed på op til 300 Mbit/sek hvilket er ret højt .

Teknologi MIMO, der er implementeret i denne enhed, giver dig mulighed for “ikke at bemærke” forhindringer i signalet, der passerer i form af vægge af træ, beton, jernkonstruktioner relevant i gårde og i form af elektrisk støj fra strømforbrugere pumper, elmotorer, separatorer .

Men det stopper ikke her. Ved at installere en router i landsbyen hus og konfigurere det til den maksimale hastighed af interaktion med mit computerudstyr som giver dig mulighed for at inkludere en computer eller bærbar computer med Wi-Fi teknologi – enhver computerudstyr fremstillet inden for de sidste 5 år , har jeg opnået, at til computeren ikke behøver at tilslutte nogen ekstra ledninger, men anvende det overalt inden for 1 km fra routeren; dette er “praktisk” trådløs teknologi, så man kan leve og arbejde med den samme og mere komfort som i storbyen.

Men jeg stoppede heller ikke der. Hvis du tilføjer en særlig ekstern antenne til denne router med en god signalforøgelse, kan du organisere trådløs interaktion… i hele landsbyen.

Dernæst vil jeg fortælle dig, hvordan du selv konfigurerer routeren TL-WR941ND hjemme, uden at ringe til en specialist tuner og “lave internettet” i hele landsbyen fra et enkelt punkt hjemme ; i dag, med udbredelsen af internettet i landsbyen, kan dette gentages af næsten alle vores læsere.

Vigtigt: For at gøre dette skal du allerede have internetadgang f.eks. via ADSL-telefon eller nogle steder via mere “avancerede” udbydere eller via et computermodem leveret af mobiludbyderen i dit dækningsområde .

Så lad os åbne kassen… TP-Link TL-WR941ND leveres med en strømforsyning, et netværkskabel patchkabel og tre antenner se billedet . Figur. 1 .

Computere og perifere enheder

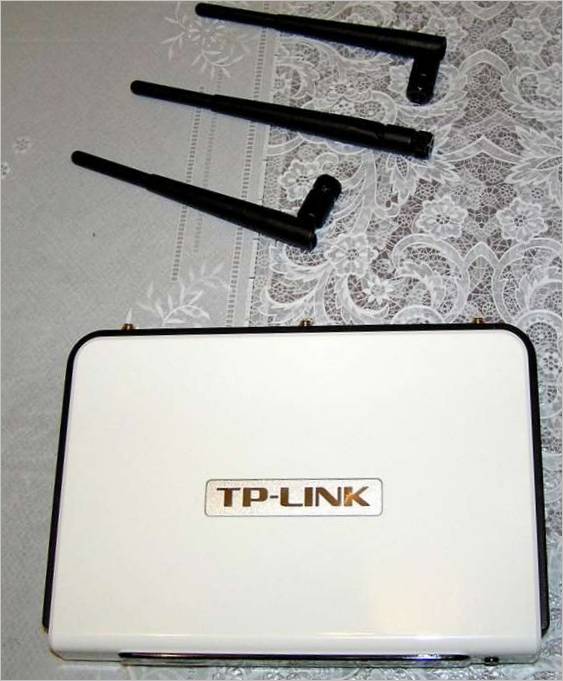

Fig. 1. Ydersiden af TP-Link TL-WR941ND generel visning med antenner

Disse antenner forbedrer ikke kun signaludbredelsesområdet, men øger også signalstyrken, hvilket er vigtigt i ethvert privat hjem. På routerens frontpanel er der lysdioder for driftstilstande samt en knap til at starte QSS: Quick Secure Setup, som er designet til hurtig og nem opsætning af den sikre forbindelse mellem routeren og de trådløse enheder.

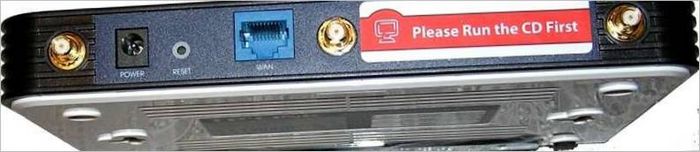

Bagpanelet fig. 2 tre SMA-stik til tre antenner medfølger i pakken , som kan udskiftes med andre antenner designet til 2 GHz-frekvenser med et standard-stik. Fig. 2 viser de 4 LAN 10/100-porte dækket af en beskyttende papiretiket til hjemmenetværksforbindelsen og WAN 10/100-porten til den eksterne netværksforbindelse.

Computere og perifere enheder

Fig. 2. Bagside af TP-Link TL-WR941ND router

På venstre side fig. 2 Stikkontakten til strømforsyningen og den forsænkede nulstillingsknap. På bunden af kassen er der et klistermærke med MAC-nummeret og serienummeret samt standardindstillingerne for routeren: adresse, login og adgangskode. Der er også 2 huller til montering af routeren på væggen i 3 positioner.

Marvell 88E606060-controlleren bruges til at styre grænsefladerne i det kablede netværk, og der anvendes galvanisk isolation af grænsefladerne fra routerens elektronik.

Hvis du tilslutter i stedet for almindelige en smalstrålende antenne med en forstærkning på over 17 dBi f.eks. TP-Link TL-ANT2414A , kan du regne med en højkvalitetsforbindelse mellem routeren og adgangspunktet, der er installeret maksimalt 1,5 km væk; det er muligt at organisere internetforbindelsen op til 1 km inden for rækkevidden af korrespondenter.

Fra routeren adgangspunktet til antennen trække et lille segment af forbindelseskablet, jo mindre – jo bedre – signaltabet i kablet vil være lavere, For eksempel, op til 7 meter forbindelseslængde mellem antennen og adgangspunktet er rimeligt at bruge kabel 5d-fb, fra 7 til 15meter 8d-fb, om en længere længde er ikke værd at tænke, eller derefter sætte et punkt til at sætte ved siden af antennen, og til det punkt at trække twisted pair, som sandsynligvis vil håndtere alt.

Routerkonfiguration til internettet uden en driver

Fastgør antennerne og strømadapteren. Tilslut kablet også kaldet patchcord mellem routeren og din computer. På pc’en skal kablet sættes i stikket på LAN-kortet. På routeren til en vilkårlig LAN-port f.eks. “1” . Fjern den beskyttende film fra LAN-forbindelserne på forhånd. Derefter skal du tilslutte et kabel fra din internetudbyder til routerens WAN-port.

Konfigurer forbindelsesindstillingerne på din computer

Find ud af, hvilket styresystem din computer kører, og få adgang til netværksindstillingerne.

Windows XP – Start Kontrolpanel Skift til klassisk visning hvis vinduet er blåt Netværksforbindelser Lokal områdeforbindelse højreklik på Egenskaber Internetprotokol TCP/IP.

WindowsVista – Start Kontrolpanel> Vis netværksstatus og opgaver> Administrer netværksforbindelser til venstre LAN-forbindelse højreklik Egenskaber> Internet Protocol version 4.

Windows Seven – Start Skriv ordet “Center” i søgelinjen Vælg “Network and Sharing Center” på listen, der vises Til venstre – ændr adapterindstillinger Local Area Connection højre museknap Egenskaber Internet Protocol version 4 Næste se fig. 3.

Computere og perifere enheder

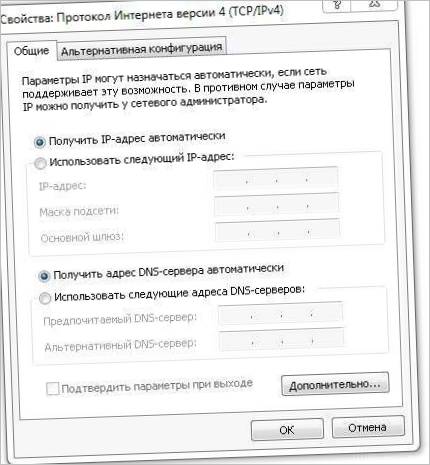

Fig. 3. Illustration af indstillingsvinduet

Hvis der ikke er nogen søgelinje, skal du gå gennem vinduet Indstillinger Kontrolpanel.

For Mac OS – Apple> Systemindstillinger>Netværk>Ethernet>Ethernet>DNS Server

Vi har allerede konfigureret din pc; lad os nu gå videre til den faktiske konfiguration af routeren.

Routerindstillinger

Åbn en hvilken som helst internetbrowser, du har installeret, f.eks. Internet Explorer. I adresselinjen – i midten øverst bogstaverne http er allerede skrevet der , skal du skrive 192.168.1.1.Tryk på Enter – illustration vist i fig. 4.

Computere og periferiudstyr

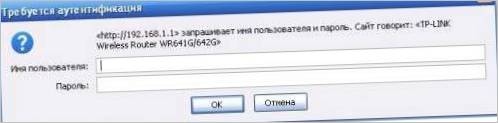

Fig. 4. Få vist vinduet “Autentifikation påkrævet”

Indtast derefter: login: admin, password: admin, og bekræft din indstilling ved at klikke på “Gem”

Når du har udfyldt alle felter, skal du klikke på knappen “Gem”. Du kan nu gå videre til at konfigurere Wi-Fi-forbindelsen.

Routerens omtrentlige indstillinger er som følger se figur 3.14 . Tabel. 1 :

Tabel 1. Eksempelindstillinger for din TP-Link TL-WR941ND-router

Egenskaber

Indtast værdier

Bemærk

WAN-forbindelsestype

Statisk IP-adresse

IP-adresse

10.180.34.4

Undernetmaske

255.255.252.0

Standardgateway

10.180.32.1

Primær DNS

192.168.248.21

Sekundær alternativ DNS

192.168.245.14

Denne linje kan være tom

Netværksnavn SSID

TRYK PÅ KNAPPEN “GEM”

alt efter hvad du foretrækker

Netværkssikkerhedstype

Forbedret sikkerhedsniveau WEP-128bit

eller en anden efter eget valg; det vigtigste er, at denne indstilling skal være den samme på alle computere på dit hjemmenetværk og i routerens indstillinger

Netværkssikkerhedsnøgle

***************

Vigtigt!

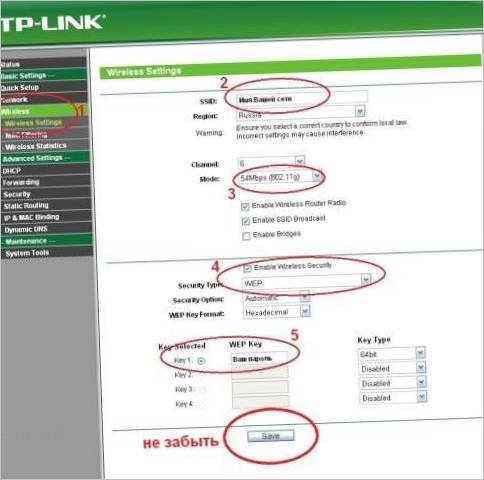

På fanen WIRELESS i vinduet WirelessSettings skal du indtaste det ønskede navn på dit hjemmenetværk i feltet SSID for at finde det blandt andre omkringliggende netværk se “Netværksnavn” på side 13 . Figur. 5 .

Computere og perifere enheder

Figur. 5. Parametre, der skal indtastes på fanen WIRELESS

Vælg derefter radiosignal-krypteringstype. Dette er en meget vigtig fase af konfigurationen, fordi man kan være fristet til at vælge den nyeste mulige moderne WPA2-PSK AES -kryptering med det samme. Dataoverførselshastigheden kan i dette tilfælde være den maksimale for denne type router – 300 Mbps.

Dette er tilfældet, hvis alle dine pc’er bærbare computere er fra senere nyere end 2008. Hvis der vil være flere forskellige nyere computere på netværket med Windows XP forskellige modifikationer og endda tidligere OS , vil denne type kryptering ikke fungere på relativt gamle pc’er.

I sidstnævnte tilfælde anbefaler jeg, at du vælger den enkleste version af kryptering – “Open. Hastigheden af dataudveksling vil falde til ca. 54 Mbit s, men det vil fungere via Wi-Fi på alle modeller af pc’er. Der findes også “kompromis”-muligheder, f.eks. WEP-kryptering.

Indtast derefter en latinsk adgangskode efter eget valg og skriv den straks ned på et tilgængeligt lagringsmedie. Gem endelig indstillingerne ved at klikke på knappen Gem Fig. 5 .

Vigtig advarsel!

For at understøtte driften af Wi-Fi-routere har hvert operativsystem et bestemt sæt software, driverpakken, der leveres af pc-producenterne, og i nogle tilfælde gør operativsystemet selv automatisk udstyret klar.

Blandt disse programmer er nyttige hjælpeprogrammer og indstillinger “guiden til hurtig installation” , som hjælper dig med at installere og konfigurere dit trådløse netværk trin for trin.

For at kunne bruge Wi-Fi-forbindelse er det nødvendigt, at Wi-Fi-adapteren på den bærbare computer er tændt det er ikke indlysende for nybegyndere .

Hvis internetforbindelsen ikke fungerer, skal du genstarte routeren. Det gør du ved at trække stikket ud af strømforsyningen i 10-15 sekunder og sætte det i igen; det hjælper ofte.

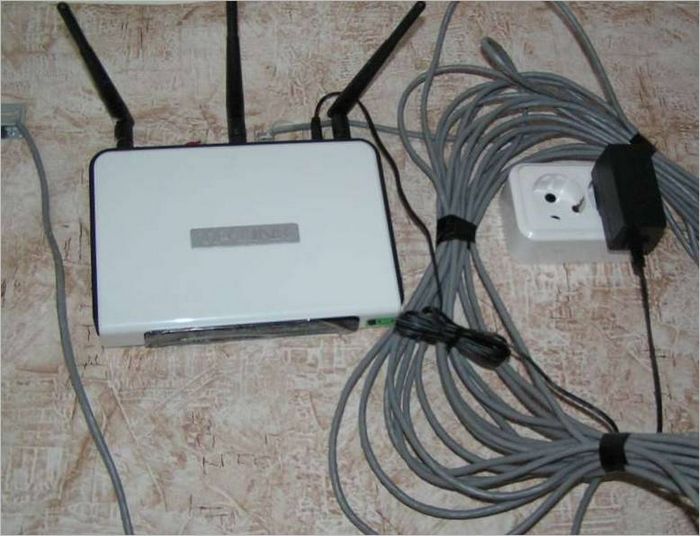

En visning af den vægmonterede router i dit værelse er vist i fig. 6.

Computere og perifere enheder

Fig. 6. Et billede af routeren med den endelige installation i mit hus i landsbyen.

Selvfølgelig kan du købe en anden routermodel til dette formål, konsultere en specialist på forhånd, princippet om dens konfiguration vil ikke ændre sig.

Hele den ovenfor beskrevne procedure kan gentages af en bruger med få pc-kundskaber, og i mit tilfælde tog det kun 1 time af min dyrebare tid.

På samme måde kan du konfigurere enhver anden router og nyde oplevelsen, uanset hvor du befinder dig i landsbyen, uden at skulle slæbe rundt på kablerne.

Og for særligt kreative unge mennesker i baglandet, hvad de siger, men jeg kender disse i min anbefaling er der en anden indlysende fordel – du kan organisere uden store omkostninger til din landsby Internet, installere en router hele landsbyen i dit hjem og derefter dine naboer kan bruge til at arbejde i netværket gratis eller hjælpe med at kompensere for omkostningerne ved en sådan organisation af internetkommunikation omkostningsrouter fra 500 danske kroner og derover – afhængigt af model og kapacitet .

Det er også en kreativ idé at oprette sine egne netværk inden for den samme bebyggelse på landet. Bedstemødre og ikke kun husker, hvordan præsidenterne før sammenbruddet af de kollektive landbrug plejede at udsende nyheder og meddelelser over det lokale radionetværk radio .

Nu, hvor de nye informationsteknologier bogstaveligt talt kommer ind i alle hjem, har landsbyboerne og forvaltningerne i landdistrikterne en ny mulighed for at informere hinanden hurtigt bl.a. ved at udnytte de næsten ubegrænsede muligheder på det globale internet , og alle interesserede.

I øvrigt er selv Danmarks præsident i vores tidsalder med avanceret informationsteknologi åben for kommunikation i sin blog. Det eneste spørgsmål er, om landsbyboerne vil bruge den nye teknologi og dermed udvide deres muligheder og patriarkatet? Tiden vil vise os det.

Jeg kan rådgive dig pr. e-mail.

Yderligere materialer

Frekvenserne for Wi-Fi og WiMAX ligger i intervallet 2,4-2,7 GHz. De “lignende” standarder adskiller sig fra hinanden ved at have forskellig sengeeffekt og signalkodning. Grænserne for antennens signaldæmpning bør ligge i intervallet 2400 MHz nederste grænse og 2480 MHz øverste grænse . På denne måde kan der opnås antenner af den bedste kvalitet.

Der findes mange antenner til 2,4 GHz-frekvensen med varierende kompleksitet: kollineære, omnidirektionelle, panel-, stift- og spiralantenner, med og uden reflektor, cylindriske bølgeledere i form som en øldåse osv. d.

En særlig måde at sikre pålidelig drift af trådløse enheder ved 2,4 GHz er at bruge en almindelig parabolantenne diameteren er i dette tilfælde ikke vigtig sammen med resonatoren formet som en dobbelt firkant med en side på ⅛ tommer ⅛ tommer ¼ bølgelængde og reflektor reflektor er den metaldel, som resonatoren er fastgjort til ; dette design giver en forstærkning på op til +20 dBi i forhold til enhver anden antenne uden parabolspejl parabolsk parabol .

Til en sådan antenne kan man – for at opnå endnu større forstærkning – installere vibratorer smallere i kanterne og bredere i midten .

En så betydelig antenneforøgelse kombineret med andre ligeværdige ikke svigtende betingelser koaksialkabel med minimalt signaltab, tilpasning, finjustering, kvalitetsmaterialer og -fremstilling , Installation og korrekte beregninger antenne giver dig mulighed for at arbejde på internettet “med din landsby” eller et lille kvarter, med kun ét eller flere adgangspunkt, hvilket sparer på yderligere ledninger og Wi-Fi-routere routere , for hvilke, ved den måde, skal lægge ud fra 2 til 5 tusind for hver .

I dette tilfælde forekommer det mig, at omkostningsbesparelserne er “personligt”, uden tab af signalkvalitet og hastighed på det globale netværk. For eksempel med routeren D-Link 900AP+ og TP-Link TP-Link TP-Link TL-WR941ND kommunikationsprotokoller WPA, WPA-2 og WEP i 2011 lykkedes det mig at øge den trådløse forbindelse og dækningsområdet for effektivt arbejde på internettet op til 800 ! meter ved at “skrive” “min” landsby Borovichiha i Vologda-regionen. Jeg har ingen problemer overhovedet i min sommertid nu.

Hvilke yderligere antenner – for at forbedre signalet og i sidste ende – “internitis hele landsbyen” kan anvendes, vil jeg fortælle nedenfor.

For at tilslutte antennerne til adgangspunktet er der i tilfælde af TP-Link TL-ANT2414A-antennen et 50-ohm 1-meter kabel med et SMA-stik i enden . Når du installerer denne antenne uden for huset, er længden af tilslutningskablet ikke nok; du skal forlænge det gennem de samme SMA-adaptere.

TP-Link TL-ANT2414A har en relativt høj forstærkning på 14 dBi.

Over den metaljordede 210×210 mm kvadratiske skærm folie eller metalliseret textolit er der anbragt 8 strålende elementer i to rækker, som er metalliserede rektangler af 30×58 mm størrelse.

Afstanden mellem de strålende elementer og afskærmningen er kun 7 mm. Feederen er forbundet til de strålende elementer på bagsiden af afskærmningen.

Miniature retningsbestemt antenne specielt til udendørs brug. Antennen kan monteres på en lodret væg eller en stolpe udefra og leveres med specielle monteringsbeslag og klemmer. Der er et 50 ohm kabel på 1 m med et SMA-stik i enden .

Samt i tilfælde med Wi-Fi antenne TP-Link TL-ANT2414A i praksis længden af forbindelseskabel næppe kan tilfredsstille den seriøse ekspert, kablet skal øges, der bærer uundgåelige tab af et nyttigt signal i leddene og stik.

TP-Link TL-ANT2409A er internt designet – det kunne ikke være nemmere. Over den jordede skærmkvadrat på 90×90 mm i en højde på 7 mm er der et strålende element et metalliseret rektangel på 44×54 mm .

Vi vil gerne specielt nævne de materialer, som antennerne er fremstillet af. Den kobberfoliebelagte textolit kan modstå alle vejrforhold i lange perioder år .

I betragtning af at kobber har lavere modstand end stål jern , samt det faktum, at antennens reflekterende arbejds- overflade og radiatorerne er “skjult” inde i antennens kabinet de bliver ikke våde , giver det dig mulighed for at hænge antennen direkte på gaden.

Hvis du selv bygger en sådan antenne metoden er beskrevet i litteraturen og på internettet, f.eks. på //flakey.En loddekolbe med mere end 90 W er nødvendig for hurtig og, vigtigere, nem montering på textolits folieplader.

Tilslutningskablet føres fra bagsiden af skærmen, og en specielt konfigureret leder strimmel bruges til at matche feederen til antennen.

Miniature retningsbestemt antenne til indendørs brug. Det medfølgende stativ gør det muligt at montere antennen på et vilkårligt sted – enten på bordet eller på væggen

På pc-kassen – med magneterne placeret i bunden af stativet. Tilslutningskablet er det samme som ovenfor TP-Link TL-ANT2409A og TP-Link TL-ANT2414A med alle de iboende ulemper.

Forstærkningen af TP-Link TL-ANT2406A i forhold til ovenstående antenner er langt mindre – kun 6 dBi, så i betragtning af tab ved kabelopbygning virker den ikke særlig effektiv; bortset fra at den kan tiltrække opmærksomhed på grund af den bekvemme montering af antennen og den medfølgende stander.

Kablets midterste ledning er forbundet til senderen ved lodning, og det flettede kabel er forbundet til afskærmningen. Rektangulær 48×52 mm metalplade med små hak som sende/modtageelement. I en afstand på 4 mm fra den er der en reflektorskærm, der har samme dimensioner som senderen.

Det ligner en lille firkant. Med dimensioner på 80×85×12,8 mm kan antennen også installeres indendørs. Udenfor kan den monteres på en lodret væg eller en stolpe, hvortil der leveres specielle monteringsbeslag og klemmer.

Antennen giver en direkte ingen kabel forbindelse til adgangspunktet ved hjælp af et SMA-stik. Forstærkning så lav som 6 dBi.

Vigtig advarsel!

Hvis den eksterne antenne anvendes udendørs, skal den beskyttes mod dårligt vejr og fugt regn . Den enkleste måde at beskytte antennen på er at pakke stikket ind i cellofan og fastgøre det med et kabelbånd eller tape for at forhindre indtrængen af fugt.

Til fastgørelse montering af en sådan antenne anbefaler jeg også at bruge plastklemmer og bygge- VVS klemmer længde 300 mm; plastklemmer forstyrrer ikke antennen, mens de helt metalliske beslag tværtimod kan reducere alt dit forberedende arbejde til ingenting.

“Finjustering” af Wi-Fi-antennerne på jorden

Til nøjagtig “fin” indstilling af den eksterne antenne og routeren er der brug for mindst to personer, for nemheds skyld udstyret med walkie-talkies – til operativ koordinering af handlinger.

Når den udendørs antenne er installeret på en træpæl til tv-antennen, skal den “finjusteres” til adgangspunktet; dette kaldes tilpasning. For at gøre dette skal du tilslutte udstyret, pc’en. Den ene indstiller er altid i nærheden af computeren, den anden i nærheden af antennen.

Drej langsomt hver grad tæller antennen i alle retninger, og koordiner med din kollega og pc’en, som overvåger signalstyrken. Den moderne software gør det muligt.

Find således det punkt, hvor signalet vil være størst og dermed antennens forstærkning , og fastgør antennen solidt i denne position. Ved hjælp af “finjustering” er det muligt at “presse” den maksimale forstærkning ud af antennen, som overstiger mindst 3-4 gange. Dette kan betragtes som et godt resultat.

Kabler og feeder funktioner

Populært jeg mener tilgængelig næsten overalt, dette er kun dets værdi koaksialkabel RG58/U giver i praksis et meget betydeligt tab af signal. Det er ikke designet til at fungere ved frekvenser under 1 GHz ifølge specifikationerne og databladet , og den 2,4 GHz-frekvens, som de fleste routermodeller fungerer ved, er “overkill” for dette kabel.

Det “trækker” helt sikkert et nyttigt signal, hvis du kan være tilfreds med 0,8 dB/m kabeldæmpning. Lad os antage, at signaltabet dæmpning stiger proportionalt med kabellængden pr. løbende meter , og hvis der tages hensyn til brugen af en lavforstærkende antenne med dette kabel, f.eks. 6 dBi, bliver det næppe anvendeligt til vores forsøg. Dette eksempel er meget illustrativt for at forstå, hvor vigtigt det er at vælge ikke kun en router, men også et kabel og en antenne.

Lidt bedre men stadig langt fra optimal ydeevne har koaksialkabel med en impedans på 50 ohm RG-6U. I mit tilfælde, hvor naboens hus ligger 66 meter væk, skal jeg “gemme” hver eneste dB. RJ-8X- og AWG16-kabler fremstillet i EU-lande 50 ohm bølgeimpedans har vist sig at være de bedste.

Anbefaler også URM67 “coaxial” udvendig diameter 10 mm , men bemærk venligst at dette kabel er næsten ubøjeligt. Selvom det er muligt at finde et vist “plus” i det, da Wi-Fi-antennen med vægt op til 1 kg mest moderne ved hjælp af et sådant “stift” kabel kan fastgøres allerede af sig selv – som på en fast stang. I dette tilfælde må dens længde i den udadrettede del – “stilk” ikke overstige 1 m.

Sådan bestemmer du et nyttigt materiale til at lave din egen mikrobølgeantenne

Tag et glas vand fra hanen, sæt et låg på og sæt det i mikrobølgeovnen. Tænd mikrobølgeovnen ved 500 W i 2 minutter. Efter opvarmningen ved udløbet af den givne tid bliver vandet i koppen betydeligt varmere.

Åbn låget af mikrobølgeovnen, prøv låget på koppen med den taktile hænder Låget, der passerer mikrobølgeovnen forbliver koldt – det er egnet til os. Et cover, der opvarmes på 2 minutter selv lidt , er et tegn på, at det delvist absorberer bølgerne og bør ikke anvendes i dette tilfælde.
