Moskva, 5. august 2015.- Toshiba præsenterer en ny generation af Bics Flash-chips
baseret på tredimensionale hukommelsesceller. Nyhed er verdens første 256-gigabit 32-gigabyte 48-lags Bics-enhed med 48 lag
og anvender avanceret TLC-teknologi med tre bits pr. celle. Prøverne leveres i september 2015.

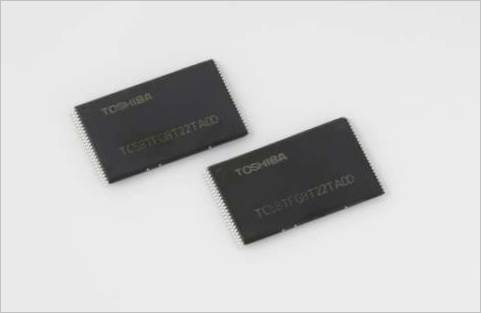

Bics Flash-hukommelseschips med 48 lag
256 Gbits™ – Den innovative tredimensionelle struktur har muliggjort øget ydeevne og kapacitet for det nye medie
Bics Flash-chips er fremstillet ved hjælp af en avanceret 48-lags pakningsproces, hvilket resulterer i en betydeligt øget hukommelseskapacitet, forbedret læse- og skrivepålidelighed og hurtigere drift sammenlignet med 2D NAND Flash-hukommelse. Den nye 256 gigabit-chip passer til en række enheder, herunder SSD’er, smartphones, tablets og hukommelseskort samt SSD’er til virksomheder i datacentre.
Toshiba annoncerede Bics Flash i 2007 og har siden da fortsat med at optimere teknologien til masseproduktion. Den japanske producent forventer, at markedet for flashhukommelser vil vokse betydeligt i løbet af det næste år og fremmer derfor aktivt overgangen til Bics Flash. Produktserien af nye chips omfatter de modeller med den højeste kapacitet til de mest krævende applikationer, såsom SSD’er.
Toshiba forbereder sig på at påbegynde masseproduktion af Bics Flash på den nye Fab2-facilitet Yokkaichi Operations. Fab2, en fabrik til flash-hukommelseschips, forventes at være færdig i første halvdel af 2023.
